光刻机三个字，几乎承包了中国人对“卡脖子”的全部想象。从万亿市值的A股龙头到刚刚开学的工科新生，似乎只要ASML那台EUV松一松手，整条中国芯片产业链就能扬眉吐气。
现实要更加残酷。在制造一颗尖端芯片的几百道工序里，被卡住的远不止光刻设备。如果你真的走进一座12英寸晶圆厂，会发现这条产业链上还埋着另一颗“暗雷”。
舆论场对它的关注度，与它的战略权重严重不匹配——离子注入机。
去年5月下旬，观察者网参加了中微公司2025年Q1业绩媒体见面会。在会上，年逾八旬的中微公司董事长尹志尧没有把话停留在自家最擅长的刻蚀机和薄膜设备上。他指出，在中国上百家设备公司的努力突围之下，等离子刻蚀机、薄膜沉积设备的国产化已经能够全面对标国际先进水平，但仍有几个领域需要大力特殊攻关：“电子束检测以及离子注入机，国内还有较大市场空白。还是要咬紧牙关，一步一步有耐心地往下做。”
把离子注入机与光刻机并列点名，并不是这位中国半导体设备奠基级人物的一时兴起。
曾主导国家“02专项”离子注入机关键技术攻关、深耕这条赛道20年的艾恩半导体创始人钟新华，在接受媒体采访时则把话说得更直白：“这是一台制造难度仅次于光刻机的半导体关键设备。”
在半导体设备界，工程师们给离子注入机起了一个让晶圆厂闻之色变的绰号——厂长杀手。
如果说尹志尧们的判断点出了这条赛道的战略位置，那么海关总署曾经发布的数据则把这种焦虑量化成了真金白银。

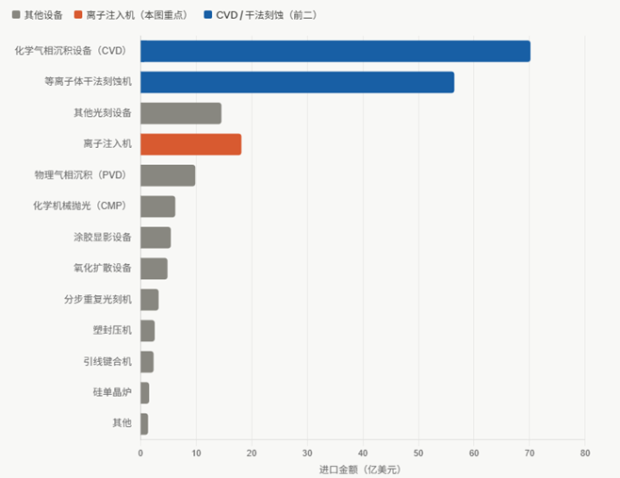

2025年1月，海关统计数据在线查询平台公布的2024年13类主要半导体设备进口数据显示，离子注入机全年进口额达18.10亿美元，在13类主要半导体设备中排名第四。
更值得警惕的是，离子注入机的进口同比增速高达35.9%，是这13类设备里增长最快的一类；其中约80%来自美国——这是一条几乎完全暴露在出口管制阴影下的进口曲线（如下图）。
“好评”栏目组制图
18亿美元是什么概念？今年3月，笔者参加了SEMICON China 2026 IC制造产业链国际论坛，国内设备龙头企业华海清科的副总裁程全森在论坛上说了一个关键数据：到2030年，全球离子注入机市场将超过30亿美元。
换言之，目前全球这个赛道的总市场肯定还不到30亿美元，但我国进口额就超过了18亿美元。我们至少可以大概估计，目前国内各个类型，各应用场景的离子注入机，从总量上来看，80%以上依然依赖进口。
一台机器的五重难度
一片画好电路图案的硅晶圆，本身其实是一块“绝缘的死物”，因为纯净的硅几乎不导电。要让这块硅片真正“活”过来、变成能跑电流的晶体管，工程师必须把硼、磷、砷这些杂质原子，精确地“种”进硅晶格里的指定位置。这道工序叫掺杂，而离子注入机，就是当代芯片制造里最主流、也是几乎唯一能胜任的“播种机”。
如果说光刻机是在硅片上画出建筑图纸的“绘图笔”，刻蚀机是按图纸开凿房间的“雕刻刀”，那么离子注入机就是钻进这栋纳米级摩天楼里、给每一个房间安装电源开关的微型电工。它要把上亿颗带电“子弹”以接近光速的几十分之一射出，穿过光刻胶留下的窗口，精确停在硅片表面以下几个到几百个纳米的某一层，差一点点都不行。光刻定位置、注入定性能、退火定成败。三道工序环环相扣，一颗先进制程的芯片从硅片到成品，要在洁净厂房里反复经过几十次离子注入，每一次的剂量、能量、角度都不容有失。
在芯片制造的几百道工序里，难的设备何止一台？光刻机难，刻蚀机难，CVD难，量检测难。可为什么偏偏是离子注入机，被业内悄悄起了“厂长杀手”这个绰号？
国产离子注入机龙头企业凯世通副总经理张长勇在接受媒体采访时透露过一个数字：一台离子注入机内部，集成着数万个零部件。高精密机械、电气控制、软件系统、强磁场、气体管路、高真空，六七个原本互不搭界的学科被强行塞进同一台机器，还得让它们彼此配合、长年累月稳定运转。
凯世通原董事长李勇军博士在接受采访时也表示，离子源、光路系统、注入平台、控制软件全是它的“子系统”：“任何一个细节掉链子，机台的整体水平都上不去。”
以离子源为例，对它的定期维护，直接决定着离子注入机的正常工作时间，影响着设备的使用生产成本。晶圆厂里寸土寸金，寸秒寸金。相信经常拆解fab厂财报的读者，深知“设备折旧率”这一项对厂长们意味着什么。
这是它难的第一重。不是点上的攻坚，而是一整套系统的协同。中国电科旗下烁科中科信的技术总设计师彭立波回忆，2003年团队拿到一台100纳米参考机时，几位经验丰富的老师傅“整天围着设备苦苦钻研”，全凭二维图纸和空间构思去理解那些精密构造，光是搞明白机器内部的拓扑关系，就用了几个星期。
但仅有系统的复杂，还不足以让它成为厂长的噩梦。真正让这台机器与其他设备拉开差距的，是它对精度近乎苛刻的要求。
掺杂剂量要控制在1%以内，注入深度要精准到纳米级，注入角度的偏差要压在0.1度以内，这是当下28纳米及以下先进工艺给离子注入机划出的及格线。
而到了图像传感器（CIS）这一类对噪点极度敏感的产品，角度要求会再次翻倍。从0.2度收紧到0.1度以下，金属污染控制要比传统工艺再低一个数量级。为了实现这种级别的洁净度，工程师甚至要把传统的“热灯丝”等离子体生成方式换掉，改用全套非金属方案。因为机台内任何一处微量金属原子的存在，都可能在最终的图像传感器上变成一个挥之不去的白点。
可这些，还都不是“厂长杀手”绰号的真正来源。离子注入机最折磨人的地方，藏在一个几乎所有半导体外行都难以想象的产业事实里——它的工艺结果，没办法实时验证。
“它不能像其他设备一样通过光学检测查看产品质量，只能等到三个月后芯片做完测试电性能时才知道注入结果。”李勇军在那次专访里这样描述这台设备的诡异之处。张长勇也讲过几乎一模一样的话：产线上没有办法做实时反馈。
这意味着，一台未经充分验证的国产离子注入机一旦走上fab产线，整个工厂就要陪着它开盲盒——投入数以万计的晶圆，等待一个未知的、可能延迟数月才能宣判的结果。一旦失败，损失以亿元计。
中国电科那段已经被写进央企“国之重器”档案的研发史，把这种煎熬记录得格外赤裸。2012年底，团队带着自主研制的28纳米中束流离子注入机进驻用户产线，规定两年内完成验证：“一轮验证就需要近3个月，过程真的像开盲盒。”
这就是离子注入机生态层面的“死结”：国产设备不上产线就永远无法成熟，可fab厂一旦让未经验证的设备上线，就要承担天文数字级别的风险。这种生态层面的死结，远比单一的技术难关更难破解。
而支撑这种“难”的另一面，是海外厂商近乎绝对的市场掌控力。全球离子注入机市场长期被美国应用材料（该企业2011年收购了离子注入业务原本的霸主Varian）、Axcelis，以及日本住友重机、爱发科四家公司瓜分，合计市场份额近90%。
把这些线索拼到一起，结论几乎是自己浮上来的。离子注入机之所以成为中国半导体设备国产化里仅次于光刻机的那道关口，不是因为某一个技术指标登顶，而是因为它把系统复杂度、精度苛刻度、验证不可观测性、fab风险偏好、海外垄断格局，五重难度结结实实压在同一台机器上。
二十年长跑：四种打法，同一组关键词
如果说前面那些“难”足以令人却步，那么过去二十年里，中国大陆这条产业链给出的回答几乎是教科书级的——你说它难，那就一点一点把它拆开来啃。
故事的起点要回到2003年。
那一年，国产离子注入机的工艺精度还停留在0.5微米，而国际同行已经做到90纳米，足足差了三代。中国电科旗下的烁科中科信团队就是在这种近乎绝望的差距下“孤勇出征”的。几位老师傅挤在租来的小公寓里研究设计图纸，在不到几百平米的小厂房里搭实验台，刚毕业的小伙子和快退休的老同志住在一起、吃在一起，三个月才能回一次家。手里没有计算机辅助设计工具，他们就硬着头皮反向破解一台100纳米参考机的二进制代码，一行一行推敲，整整两年才把这台机器的底层控制逻辑彻底吃透，造出第一台样机。

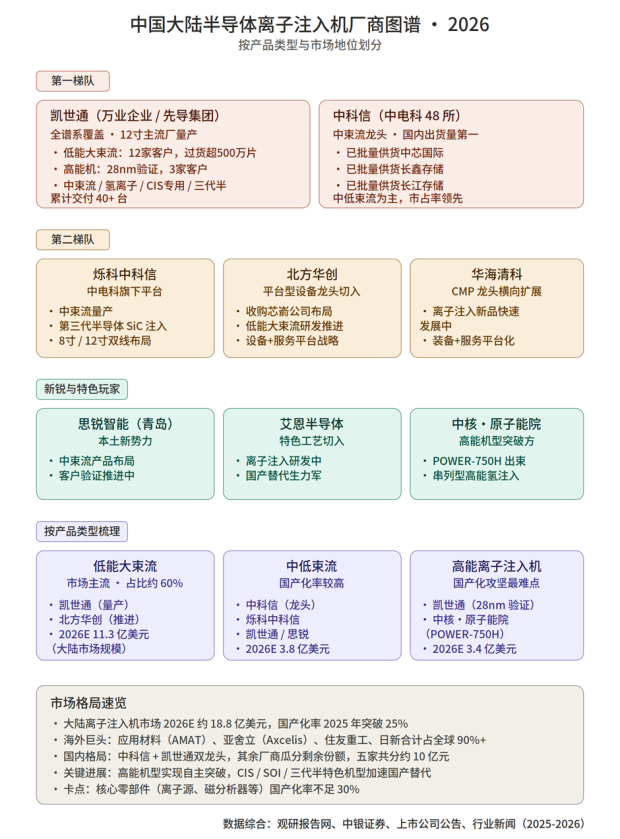

“好评”栏目组制图
样机只是入场券。真正残酷的考验在2012年到来——他们带着自主研发的28纳米中束流离子注入机第一次走进fab产线。经过三轮验证，他们把所有出过问题的环节软硬件全部重做一遍。业内后来把这一战形容为“破釜沉舟”。这台机器最终留了下来，用户事后还对同类机型简化了验证流程。
这场仗为什么值得反复讲？因为它树立了一个此后被反复验证的方法论：国产设备不上产线就永远长不大，但要上产线，就得做好被钉在fab里反复重做的心理准备。
从中束流到大束流，从90纳米到28纳米，烁科中科信整整熬了20年。如今他们的设备已超过100台部署在90/55/40/28纳米的国内主流生产线上。“国产离子注入机28纳米工艺全覆盖”在2023年被列入“央企十大国之重器”。
元股证券:ygzq.hk
如果说中国电科代表的是国家队“啃硬骨头”的路径，那么2009年成立、2015年被万业企业并购的凯世通则展示了另一种打法——海归技术团队加上市公司资本加上正向设计。
凯世通原董事长李勇军博士把这套打法的核心说得很清楚：“从长远视角看，正向设计无疑是更优的选择。”在他看来，逆向抄袭即便把外形抄到一模一样，搬到Fab厂也未必好用，关键的know-how没吃透，一旦出问题就束手无策。所以凯世通选择走慢路：围绕一款低能大束流机型，他们做了“几百项技术升级”，覆盖精确控制、离子源寿命、质量分析、束流自动调节，是一种系统性的整体提升。凯世通副总经理张长勇补充了另一个细节：这家公司从一开始就坚持自研软件控制系统，因为“国产设备的软肋在软件”，这件事没有捷径，只能一年一年沉淀。
这种“慢功夫”换来的是过去几年的爆发式跑量。截至2025年6月，凯世通低能大束流机型客户突破12家，还做到了一件令业界侧目的事——超低温-100℃量产应用，成为全球继应用材料之后第二家把这件事做成的公司。
如果说凯世通验证了“慢就是快”的正向设计哲学，那么华海清科则示范了另一条加速曲线——并购整合加资深操盘手加极速迭代。2024年底，华海清科全资收购离子注入新锐芯嵛半导体。
从收购到现在一年多时间，他们已经把低能大束流机型推进到第四代，工艺时间提升超过20%，晶圆交换时间提升至少30%，束流调整时间压缩到3分钟左右，开始向国际头部水平靠拢。“软件就是注入机的灵魂”，程全森这样定义华海清科持续自研控制系统的执着。这是一种典型的“产业老兵+资本平台”组合拳，即用并购解决团队问题，用资本解决迭代问题，用老兵的工程直觉缩短试错周期。
与此同时，2018年成立的青岛思锐智能选择了第四条路——同步推进多条产品线，覆盖所有细分场景。他们从一开始就走全系列路线，目前已经形成涵盖高能、大束流、中束流三大类共14种细分机型的产品矩阵，每一款对应一种特定工艺。最值得一提的是，他们做出了国内首台能量达到8MeV的高能离子注入机，最高端机型可以做到超过10MeV，这是过去国内长期被卡死的高能赛道。在AI浪潮里，他们也把自动调束、故障预测、实时监控这些AI能力悉数集成进了离子注入平台。截至目前，思锐智能授权专利已接近400项。
把这四家企业的路径并排放在一起，你会发现一个清晰的画面。中国电科用二十年时间证明，这条赛道的入场券是耐心；凯世通用十几年证明，走得通的路只有正向设计；华海清科用一年多证明，并购整合可以把成熟团队的工程能力直接复用；思锐智能则用全系列机型证明，国产化的纵深不能只押注一个机型。再加上更晚入场、聚焦SiC离子注入机的济南艾恩半导体，这条赛道里，正在同时奔跑着四到五种完全不同的突围思路。
它们打法各异，却共享同一组关键词——正向设计取代逆向抄袭，系统集成取代单点突破，自研软件取代外购模块，客户陪跑取代实验室自娱。海归带回了二三十年的工程直觉，资本市场提供了不计成本的研发预算，Fab客户用真金白银的良率数据投了赞成票。他们正在把那条曾经只能仰视的国际差距，一寸一寸地拉近。
成绩单背后的冷数据
配资网站故事讲到这里，画面似乎一切向好。四五家企业齐头并进，从中束流到大束流、从低能到高能、从硅基到碳化硅，国产离子注入机的拼图正在一块块拼齐。
但这里最值得品味的是一张刚刚摆上桌面的资料。
笔者上周列席了先导基电年度股东会（注：凯世通作为国产高端离子注入机设备的核心标的，2018年被万业企业收购成为其全资子公司；2024年11月先导科技集团入主万业企业成为控股股东，2025年11月上市公司证券简称由“万业企业”正式变更为“先导基电”），在介绍子公司凯世通这位“国内离子注入机设备领军者”的章节里，公司给出了一组上文中提到的那组数字，不妨再重新列一遍：低能大束流离子注入机客户已突破12家，超低温离子注入机客户突破7家，高能离子注入机客户也突破3家。2020年至今，订单累计交付50台以上。
这是一组干净漂亮的成绩单。可在“先进制程低能大束流离子注入机”的描述里，则是“已交付国内头部12英寸客户产线验证”这样的措辞。整个国产阵营里跑得最快的凯世通，在最关键的先进制程节点上，故事的当前章节是某些特殊工艺的机台“刚刚交付几台、正在验证”。
这两组数据并排放在一起，是国产离子注入机当下处境的一个微缩切片：成绩是真的，但距离撼动进口替代格局还隔着一整段没走完的路。
把视野再放宽一些，焦虑会更具体。2024年，中国大陆全年进口离子注入机553台，同比增长30.12%。而国产整体年产量只有几十台。换句话说，过去几年国产军团高歌猛进的主战场，集中在低能大束流，这是市场份额最大的那一块，也是国内fab最饥渴的那一块；但真正卡在产业链最上沿的高能机型，至今仍然几乎完全握在美日厂商手里。
更深一层的隐忧，藏在产业链的更上游。中游整机的国产化率即便突破到20%，核心零部件的国产化率依然不足30%。离子源、磁透镜、真空腔体、高压发生器这些占设备成本60%的关键部件，仍大量依赖海外供应。这意味着即使整机贴上了“国产”标签，那条曾经卡在整机层级的脖子，正在悄悄向上游转移。
海外巨头不会原地等候。
应用材料和Axcelis这两家垄断者还在迭代，更高能量、更精准的角度控制、更严格的金属污染管理、更高的晶圆处理效率，这是一个移动的靶子。思锐智能首席技术官张丛在公开演讲中坦言，角度控制的行业要求正从0.1度向0.05度推进，未来还要进一步压到0.025度；能量范围也在持续突破10 MeV——每一次工艺节点的演进，对设备的要求都不是线性提升，而是数量级跃迁。
还有一个不容易被外界看见、却被产业内部反复提及的现实，即“能造”和“好用”之间，仍隔着相当长的一段距离。李勇军在专访里就坦率承认，当前市场出现了一些“鱼目混珠”的现象，需要严格审核。这是一位产业一线领军者罕见地为自己所在的赛道泼的一盆冷水。补贴和资本的浪潮涌进来之后，并不是每一家声称做离子注入机的公司，都真的能把机器稳定地交付到Fab产线上。
所以，如果一定要给2025年的国产离子注入机产业打一个分数，那么准确的描述大概是这样的：它已经从“完全空白”走到了“能造能用”，这一步的跨越值得整个行业自豪；但它距离“主流采用”，更不用说距离反向替代进口还有相当长的路要走。
低能大束流是已经看见曙光的那一段，高能机型是仍在黎明前的那一段，核心零部件是天还没亮的那一段。这条产业链上每一家企业都明白，眼下手里捏着的，是一份“阶段性胜利”的入场券，还远不是一张“通关证书”。
结语 让我们来算算钱和风险
在前不久的先导基电年度股东会上，董事会秘书周伟芳向包括笔者在内的投资者回应：2018年作为第三大股东参股原万业企业的国家集成电路产业投资基金（大基金）一期，所持上市公司股权“基本减持完毕”，二期目前未持股。
昔日的“国家队”输血通道已逐渐关闭。这也许意味着从这一刻起，国产离子注入机赛道要更多地依靠产业资本与二级市场来续接。今年3月先导基电披露的不超过35.1亿元定增预案，已将募资核心方向投向半导体精密零部件和子系统——包括离子注入相关传输模组在内的核心子系统，目标是尽快提升零组件国产自主化率。
但仅靠企业自身的接力，远远不够。这条赛道的真正瓶颈，已从单点的技术攻关转移到生态层面的制度协同。
值得注意的是，凯世通原董事长李勇军博士曾提出“国产设备使用保险”思路：一台离子注入机在产线上一旦出问题，损失的不只是设备本身，更是整条产线的良率、晶圆报废成本乃至下游订单，动辄数千万甚至上亿。这种不对称风险，使fab在“用国产”与“用进口”之间天然倾向后者——哪怕国产设备性能已达标。
引入金融工具为fab兜底，本质上是把单点的、不可承受的风险，转化为可分散、可定价的系统性风险。这正是成熟产业体系应有的配置。海外有先例可循：美国半导体设备首次商用（First-of-a-Kind）有DARPA和能源部的风险分担机制，欧洲IMEC也承担了类似的“风险缓冲”角色。但保险方案要落地，难点在于精算定价：国产新机台缺乏长周期故障率数据，商业保险公司难以独立承保，大概率需要国家大基金、政策性金融机构或专项财政资金作为再保险方或者兜底方介入。
保险解决的是“用了之后出问题谁赔”，而国家级中试线解决的是“在进fab之前，先把问题暴露出来”。前者降低后端风险，后者降低前端不确定性，两者缺一不可。比利时IMEC、美国Albany NanoTech、日本最新筹建的LSTC，都是“国家投资+产业共用”的300mm中试平台，国产设备可以在与真实fab接近的环境中完成上千小时的工艺验证、可靠性测试和数据积累，既为fab提供采购决策依据，也为保险精算提供基础数据。
我国目前虽有上海、北京等地的若干平台，但多偏重研发而非“商用前的最后一公里验证”，且对设备厂的开放度、产线兼容性、数据共享机制仍有提升空间。
离子注入机只是其中一颗“暗雷”，它的二十年长跑刚刚跑到半程。把“国产能造”变成“国产能用”，再把“国产能用”变成“fab敢用”——这才是这条赛道接下来要打的硬仗。
